Barksdale BPS3000系列電子雙壓力開關
Barksdale巴士德 BPS3000系列電子式 雙點壓力開關

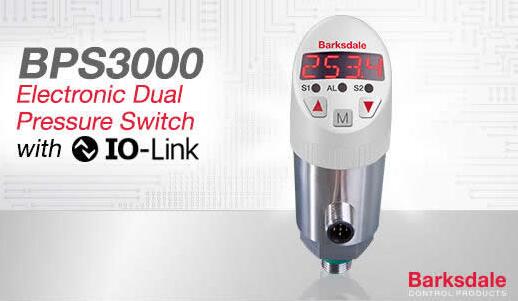

BPS3000 Dual Pressure Switches with IO-Link option
描述
采用IO-Link的BPS3000將Barksdale的技術產品專業知識和定制能力的核心優勢與IO-Link的前瞻性通信協議相結合，支持工業4.0，這是全球工業市場的關鍵愿景之一。Barksdale 的 BPS3000 電子雙壓力開關將三個分立元件（雙壓力開關、壓力傳感器和數字壓力表）組合成一個緊湊的封裝。BPS3000 提供多種輸出配置，包括以下組合：1） 單壓力或雙壓力開關，2） 可選模擬輸出（4-20 mA 或 0-10 V）和 3） 可選數字輸出（IO-Link 通信協議）。使用用戶友好的菜單可以輕松調整設定值和死區，其中滯后可以設置為其測量范圍的 125%。模擬傳感器輸出可在全可調范圍的 25% 到 100% 范圍內擴展。BPS3000 提供易于閱讀的 4 位 14 段 LED 傾斜顯示屏，可旋轉至 320°。由于具有反轉功能，BPS3000 裝置可以倒置安裝，而不會影響可讀性。BPS3000 是需要精確壓力控制、靈活性和極長使用壽命的應用的理想解決方案。
特征
測量范圍：壓力表： 0 - 9000 psig
絕對壓力： 0 - 150 psi
一個或兩個開關點
模擬輸出 4 - 20 mA 或 0 - 10 V
外殼防護等級：4X 型 （IP65） / 6 型 （IP67）
卓越的電磁干擾保護 簡單的導航菜單
適用于快速循環應用
顯示和電子連接：可通過320°IO-Link通信接口旋轉0.50%精度
應用
壓力控制：
過濾機床
工業 工廠自動化
潤滑監測
泵和壓縮機
BPS3000系列電子式雙點壓力開關
Barksdale BPS3000系列電子式 雙點壓力開關 - 英文資料下載
Barksdale巴士德 BPS3000系列電子式 雙點壓力開關 - 中文資料下載
描述
Barksdale的BPS3000電子雙壓力開關將三個分立元件（雙壓力開關，壓力傳感器和數字壓力表）緊湊在一個壓力開關上。
BPS3000有三種配置：
1） 雙點式壓力開關
2） 帶模擬輸出（4-20 mA或0-10 V）的雙點式壓力開關
3） 帶模擬輸出的單點開關
用戶可以通過菜單輕松地設置和調整開關點和死區，其中滯環可設置為量程范圍的125％。模擬傳感器輸出可在25％至100％的可調范圍內調節。BPS3000提供一個易于閱讀的4位數14段可可旋轉320°LED的顯示，甚至當上下倒置安裝時，開關將自動調節顯示方向，以便于用戶閱讀。 對于精準壓力控制，兼具靈活性和極長使用壽命的應用需求，BPS3000是解決方案。
| 傳感器元件： |
陶瓷傳感器（標準）
可選：壓阻式傳感器 |
材料：
浸潤部件：
電氣外殼：
密封件： |
304不銹鋼
304不銹鋼/聚碳酸酯/彈性體/聚酰胺
FKM（標準）
EPDM（可選） |
| 操作元件： |
三個靈敏的按鍵 |
| 外殼等級： |
類型4X（IP65）/類型6（IP67） |
| 防護等級： |
III |
| 電氣連接： |
插頭M12 x 1，4針/ 5針/8針（按輸出信號選用） |
| 過程連接： |
1/4“NPT，1/2”NPT平裝膜片，7 / 16-20（SAE），7 / 16-20（JIC 37°X），G1 / 4“M， G1/2"平裝膜片 (僅壓阻硅傳感器) |
| 尺寸： |
1.6?x 4.4英寸（無插頭） |
| 重量： |
大約0.4磅（300g） |
| 耐壓： |
1.5X額定壓力 |
A / D轉換器：
分辨率：
掃描速度： |
12位（每小節跨度4096步）
1000 / S |
| 線性誤差： |
在+25°C，全量程 <+ 0.5° |
| 溫度影響： |
零點<±0.2％FSO / 10K
測量范圍內<±0.3％全量程 / 10K |
| 補償范圍： |
14°F至158°F（-10℃至+ 70℃） |
| 重復精度： |
±0.1％全量程 |
溫度范圍：
介質：
電子：
存儲： |
-13°F至212°F（-25°C至+ 100°C）
14°F至158°F（-10°C至+ 70°C） 1
-22°F至176°F（-30° ℃至+ 80℃） |
| 電源： |
15至32 V DC 1 ，反向極性保護（SELV，PELV）
2級 |
| 能量消耗： |
約50 mA（無負載） |
數字顯示：
顯示速度： |
4位14段LED紅色顯示，字高0.35英寸（9 MM）
20 /秒 |
| 錯誤顯示： |
LED紅色字母數字顯示 |
模擬輸出：
電流輸出：
掃描速度：
電壓輸出：
電流：
調整范圍： |
4-20毫安
2毫秒
0?10 V DC
10毫安
25％至100％全量程 |
| 晶體管開關輸出： |
開關功能
開關點和滯環的調節范圍：
開關頻率：
負載：
延時：
狀態顯示（S）： |
常開/常閉，標準/窗口模式和診斷功能可調
0％至125％FS
100赫茲
500毫安，短路保護
0.0秒至9.9 秒可調
LED（S）紅 |
| 批準： |
通過cULus 1 |
|
EN 61000-4-2 ESD |
4kVCD / 8kV AD |
| |
EN 61000-4-3 HF輻射 |
10 V / m |
| EN 61000-4-4突發 |
2kV |
| EN 61000-4-5浪涌 |
1/2 kV |
| EN 61000-4-6 HF導通 |
10V |
| 抗沖擊 |
DIN EN 60028-2-27 |
50 g（11 ms） |
| 抗振性 |
DIN EN 60028-2-26 |
20g（10?2000Hz） |
*有關其他選件，請參閱產品配置表。
注1：使用cULus時的條件：環境溫度140°F（60攝氏度）。供電電壓28 VDC |
BPS3000
BPS3000 Pressure Switch壓力開關
Dual Electronic Pressure Switch with IO-Link Option帶IO-Link選件的雙電子壓力開關
Applications
Machine tool industry
Factory Automation
Injection molding machines
Lubrication monitoring
Pumps and compressors
Need a part number Configure this product...
IO Device Description look up: IODD Finder
OPERATION Tutorial VIDEO:
BPS3000 Operation Video
Datasheets
BPS3000 Datasheet
Cable and Connector Accessories
Diaphragm Seals
Certificates
BV Certification - BPS3000
Declaration of Conformity - Series BPS3000
UL E42816-BPS3000
Product Brochures
Generation 3000 Brochure
Operating Manuals
Manual for BPS3000
Details
應用領域
機床行業
工廠自動化
注塑機
潤滑監控
泵和壓縮機
需要零件號嗎 配置此產品...
IO設備描述查找：IODD Finder
操作教程視頻：
BPS3000操作視頻
數據表
BPS3000數據表
電纜和連接器配件
隔膜密封
證明書
BV認證-BPS3000
符合性聲明-BPS3000系列
UL E42816-BPS3000
產品手冊
3000代宣傳冊
操作手冊
BPS3000手冊
細節
描述Description
具有IO-Link的BPS3000將Barksdale的技術產品專業知識和定制功能的核心優勢與IO-Link的前瞻性通信協議相結合，支持工業4.0，這是工業市場的主要愿景之一。
BPS3000 with IO-Link combines Barksdale’s core strength of technical product expertise and customization capabilities with the forward looking communication protocol of IO-Link, supporting Industry 4.0, one of the key visions in the global industrial market.
Barksdale的BPS3000電子雙壓力開關將三個分立的組件（雙壓力開關，壓力傳感器和數字壓力表）組合到一個緊湊的包裝中。BPS3000提供多種輸出配置，包括以下組合：1）單壓力或雙壓力開關； 2）可選模擬輸出（4-20 mA或0-10 V），和3）可選數字輸出（IO-Link通信協議） ）。設定點和死區可通過用戶友好的菜單輕松調整，其中磁滯可設置為其測量范圍的125％。模擬傳感器的輸出可在整個可調范圍的25％至100％之間擴展。BPS3000提供易于閱讀的4位14段LED角度顯示器，可旋轉至320°。由于具有反轉功能，因此BPS3000單元可以顛倒安裝，而不會影響可讀性。
Barksdale's BPS3000 Electronic Dual Pressure Switches combine three discrete components (dual pressure switch, pressure transducer, and digital pressure gauge) into one compact package. The BPS3000 is available in multiple output configurations, including combinations of: 1) single or dual pressure switch, 2) optional analog output (4-20 mA or 0-10 V), and 3) optional digital output (IO-Link communication protocol). Setpoints and deadband are easily adjusted using a user-friendly menu where hysteresis can be set up to 125% of its measuring range. Analog transducer outputs are scalable from 25% to 100% of the full adjustable range. The BPS3000 offers an easy to read 4-digit 14-segment LED angled display which is rotatable to 320°. Due to inversion capability, BPS3000 units can be installed upside down without compromising readability. The BPS3000 is an ideal solution for applications requiring precision pressure control, flexibility and extremely long life.
新一代的BPS3000整合了現代電子式壓力開關的所有特征，擁有它的靈活性、易操作型、模擬量反饋和緊湊簡潔的設計風格。
寬泛的性能表現
簡單的配置允許客戶在開關的一個系列上標準化出多種功能。BPS3000工作在從真空到9000psi。
緊湊而新穎的設計
BPS3000具有99mm高度和40mm直徑，使之成為緊湊的安裝開關之一。它的頂部傾斜設計使之兼?zhèn)鋵徝篮蛯嵱玫牧咙c。
可320度旋轉的顯示和電氣連接
新一代3000可320度旋轉的顯示和電氣連接使得裝配和安裝變得非常方便簡潔。使用于多種應用環境。
靈活的顯示
4位數字14段LED顯示確保一個完美的可讀性而不被空間位置所局限。甚至當上下倒置安裝時，指示仍可以清晰正確的閱讀。
高保護等級Nema6、IP7和EMI（電磁干擾）保護
BPS3000具有獨特的殼體設計和密封鍵盤即使在惡劣的使用環境，也能安全地持續工作。BPS3000具有高EMI電磁干擾保護，它可以使用在鋼廠、電力工業等具有高功率裝備或?qū)χv機使用環境中。
特征Features
測量范圍Measuring range:
量規：0-9000 psig
Gauge: 0 - 9000 psig
絕對：0-150 psia
Absolute: 0 - 150 psia
一兩個開關點
One or two switch points
模擬輸出4-20 mA或0-10 V
Analog output 4 - 20 mA or 0 - 10 V
外殼等級：4X（IP65）/ 6（IP67）
Enclosure Rating: Type 4X (IP65) / Type 6 (IP67)
出色的EMI保護
Superior EMI protection
簡單的導航菜單
Simple navigation menu
適用于快速循環應用
Suitable for rapid cycling applications
顯示和電子連接：可旋轉320°
Display & electronic connection: rotatable by 320°
IO-Link通訊接口
IO-Link communication interface
精度0.50％
0.50% accuracy
|
