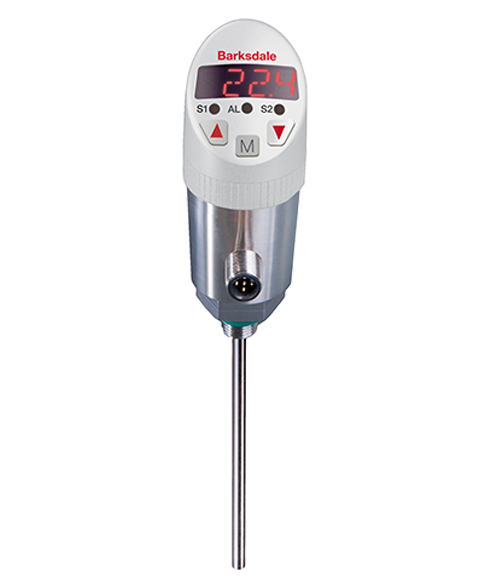

BARKSDALE BTS3000電子雙溫度開關
BTS3000 Electronic Temperature Switch with IO-Link Option
描述
帶有IO-Link的BTS3000將Barksdale的技術產品專業知識和定制能力的核心優勢與IO-Link的前瞻性通信協議相結合，支持工業4.0，這是全球工業市場的關鍵愿景之一。Barksdale 的 BTS3000 電子雙溫度開關將三個分立元件（雙溫度開關、傳感器和數字溫度計）組合到一個緊湊的封裝中。BTS3000 提供多種輸出配置，包括以下組合：（1） 單溫或雙溫開關，（2） 帶模擬輸出的單溫或雙溫開關（4-20 mA 或 0-10 V），或 （3） 可選數字輸出（IO-Link 通信協議）。使用用戶友好的菜單可以輕松調整設定值和死區，其中滯后可以設置為其測量范圍的 125%。模擬傳感器輸出可在全可調范圍的 25% 到 100% 范圍內擴展。BTS3000 提供易于閱讀的 4 位 14 段 LED 傾斜顯示屏，可旋轉至 320°。由于 BTS3000 的反轉功能，這些裝置可以倒置安裝，同時保持原始文本方向。BTS3000 是需要精度、靈活性和長壽命的溫度控制應用的理想解決方案。
特征
- 測量范圍：-22° 至 +284°F（-30° 至 +140°C）
- 一個或兩個開關點 模擬輸出 4 - 20 mA 或 0 - 10 V
- 顯示和電子連接：可旋轉320°
- 簡單的導航菜單
- 卓越的電磁干擾保護
- 0.50% 精度
- 外殼防護等級：4X 型 （IP65） / 6 型 （IP67）
- IO 鏈路通信協議選項
應用
- 機床行業
- 液壓和氣動系統
- 注塑機
- 冷卻監控/回路 潤滑系統
- 工程機械
- 汽車工業
BARKSDALE BTS3000電子雙溫度開關 - 英文資料下載
巴士德 BTS3000系列電子溫度開關 - 中文資料下載
帶有 IO-Link 的 BTS3000 將 Barksdale 的技術產品專業知識和定制能力的核心優勢與 IO-Link 的前瞻性通信協議相結合，支持工業 4.0，這是全球工業市場的主要愿景之一。Barksdale 的 BTS3000 電子雙溫度開關將三個分立元件（雙溫度開關、傳感器和數字溫度計）組合到一個緊湊的封裝中。BTS3000 提供多種輸出配置，包括以下組合：(1) 單或雙溫度開關，(2) 帶模擬輸出（4-20 mA 或 0-10 V）的單或雙溫度開關，或 (3) 可選數字輸出（IO-Link 通信協議）。使用用戶友好的菜單可以輕松調整設定點和死區，其中遲滯可以設置為其測量范圍的 125%。模擬傳感器輸出可從整個可調范圍的 25% 擴展到 100%。BTS3000 提供易于閱讀的 4 位 14 段 LED 角度顯示器，可旋轉 320°。由于 BTS3000 的反轉能力，這些單元可以倒置安裝，同時保持原始文本方向。BTS3000 是要求精度、靈活性和長壽命的溫度控制應用的理想解決方案。
Barksdale 的 BTS3000 電子雙溫度開關在一個緊湊的封裝中提供了完全可編程的溫度控制設備。 使用用戶友好的菜單可以輕松調整設定點和死區，其中遲滯可以設置為其測量范圍的 125%。 模擬傳感器輸出可從整個可調范圍的 25% 擴展到 100%。 BTS3000 提供易于閱讀的 4 位 14 段 LED 角度顯示器，可旋轉 320°。 由于 BTS3000 的倒置能力，這些單元可以倒置安裝，同時保持原始文本方向。 BTS3000 是要求精度、靈活性和長壽命的溫度控制應用的理想解決方案。
BTS3000電子溫度開關提供三種配置：
- (1) 雙溫度開關，
- (2) 帶模擬輸出（4-20 mA 或 0-10 V）的雙溫度開關，或
- (3) 帶模擬輸出的單溫度開關。
特征：
- 測量范圍：-22° 至 +284°F（-30° 至 +140°C）
- 一個或兩個開關點
- 模擬輸出 4 - 20 mA 或 0 - 10 V
- 顯示和電子連接：可旋轉 320°
- 簡單的導航菜單
- 卓越的 EMI 保護
- 0.50% 準確度
- 外殼等級：Type 4X (IP65) / Type 6 (IP67)
測量范圍：
0 ... 100°C 至 -30 ... 140 °C
用于溫度控制的電子雙溫度開關
最多 2 個開關點
模擬輸出 4 - 20 mA 或 0 - 10 V
可旋轉 320° 顯示屏和電氣連接
IP65/IP67
cULus 認證
菜單導航參考 VDMA 標準
應用：機床工業、液壓和氣動、注塑機、冷卻監控
BTS3000 Electronic Dual Temperature Switch
Measuring ranges:
0 ... 100°C to -30 ... 140 °C
Electronic Dual Temperature Switch for temperature control
Max 2 switch points
Analog output 4 - 20 mA or 0 - 10 V
Rotatable 320° display and electrical connection
IP65/IP67
cULus approved
Menu navigation refers to VDMA standard
Applications: Machine tool industry, hydraulics and pneumatics, injection moulding machines, cooling monitoring
特征
- 測量范圍：-22° 至 +284°F（-30° 至 +140°C）
- 一個或兩個開關點
- 模擬輸出 4 - 20 mA 或 0 - 10 V
- 顯示和電子連接：可旋轉 320°
- 簡單的導航菜單
- 卓越的 EMI 保護
- 0.50% 準確度
- 外殼等級：Type 4X (IP65) / Type 6 (IP67)
- IO-Link 通信協議選項
技術規格
一般規格*
| 傳感器元件： |
PT100 A 類 DIN/IEC 60751 |
材料：
接液部件：
外殼：
密封件： |
304 不銹鋼
304 不銹鋼 / PBT、PA6.6 GF30
FKM 氟橡膠（標準）
EPDM（可選） |
| 操作要素： |
3 個易于響應的按鈕 |
| 外殼等級： |
類型 4X (IP65) / 類型 6 (IP67) |
| 防護等級： |
三 |
| 電氣連接： |
插頭 M12 x 1，4 針 / 5 針 |
| 過程連接： |
1/4” NPT 外螺紋，1/2” NPT 外螺紋，7/16-20 UNF (SAE-4) 外螺紋，G1/4” 外螺紋 |
| 外殼尺寸： |
1.6 ? x 4.4 英寸（不含插頭連接器和傳感器） |
| 重量： |
大約。 0.4 磅（200 克） |
| 測量范圍： |
-22°F 至 +284°F（-30°C 至 +140°C） |
| 最大限度。 壓力： |
2,900 磅/平方英寸（200 巴） |
A/D 轉換器：
分辨率：
掃描速率： |
12 位（每個測量跨度 4,096 步）
1000/s |
| 時間常數： |
大約。 40 秒 |
| 準確性： |
+25 °C 時 < ±0.5 % fs |
| 重復性： |
±0.1% fs |
溫度范圍：
電子：
存儲： |
14°F 至 140°F（-10°C 至 +60°C）
-22°F 至 176°F（-30°C 至 +80°C） |
| 電源供應： |
15 至 28 V DC，反極性保護（SELV、PELV）
2 級 |
數顯：
顯示率： |
4 位 14 段 LED 紅色顯示屏，數字高度 0.35 英寸 (9 mm)
20/s |
| 錯誤顯示： |
LED RED 和字母數字顯示 |
| 能量消耗： |
大約。 50 mA（無負載
） 80 mA（輸出代碼 6） |
| 繼電器輸出（選項 6）： |
繼電器 1 NC
繼電器 2 無
負載：最大。 1A，最大值 60V，最大值 30VA |
模擬輸出：
電流輸出：
掃描速率：
調節范圍： |
4-20 mA
2 ms
25% 至 100% fs |
| 晶體管開關輸出： |
開關功能：
開關輸出：
開關點和滯后的調整范圍：
開關頻率：
負載：
延遲：
狀態顯示： |
常開/常閉，標準/窗口模式和診斷功能可調
PNP /（IO-Link 單元上的 NPN 現場可選）
0% 至 125% fs
Max.
最大 100 赫茲 500mA，防短路
IO-Link：最大。 250mA
0.0 s 到 50 s 可調
LED(s) 紅色 |
| IO-Link 通訊接口： |
傳輸類型：
IO-Link 版本：
SDCI 標準：
配置文件：
SIO 模塊：
所需的主端口類型：
SIO 輸出：
最小。 處理周期時間 [ms]：
設備 ID： |
COM2 (38.4 kBaud)
1.1
IEC 61131-9
智能傳感器、過程數據變量、設備識別、設備診斷
是
A
1 模擬/2 二進制（開關點）[參見產品配置器]
2.5
0x011… |
| 批準： |
cULus*** - E302981 |
| 電磁干擾 |
EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
|
EN 61000-4-3 HF 輻射 |
10伏/米 |
|
EN 61000-4-4 突發 |
2 千伏 |
|
EN 61000-4-5-浪涌 |
1/2 千伏 |
|
EN 61000-4-6 HF 進行 |
10 伏 |
| 抗沖擊性** |
DIN EN 60028-2-27 |
50 克（11 毫秒） |
| 抗振性** |
DIN EN 60028-2-26 |
20 克（10 至 2000 赫茲） |
| ** 在探頭長度超過 100 毫米時，抗沖擊和振動能力會受到應用的影響 |
*** 僅 1 - 5 個輸出選項。
* 有關其他選項，請參閱產品配置器。 |
|
