Barksdale UDS1V2系列電子式壓力開關

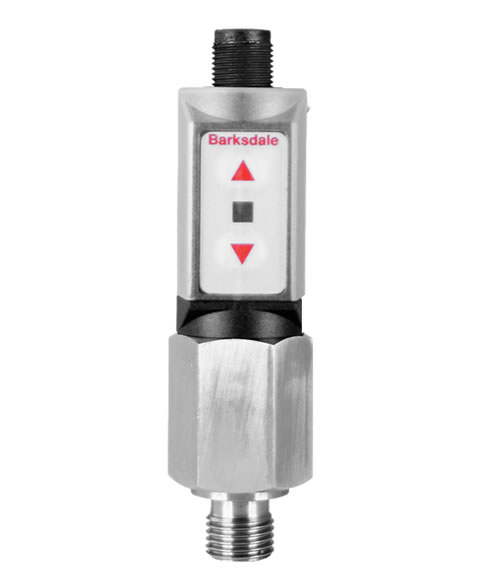

Barksdale巴士德 UDS1V2系列電子式壓力開關Electronic Pressure Switch
Barksdale UDS1V2 Series Electronic Pressure Switch
UDS1V2系列描述
UDS1V2電子壓力開關是機械原理壓力開關范圍內的電子開關， 它測量精確，壽命長，耐用性好，包裝緊湊，具有優于機械開關功能和性能。UDS1V2的令人印象深刻的功能包括精度為滿量程的+/- 1％，四個壓力范圍從0-150到0-9000 psi，320°可旋轉外殼，2個開關點輸出或1個開關點輸出與可調節鍵盤鎖。令人印象深刻的“易學易用”功能便于精確，快速和便捷地設置和調整開關點。 由于其尺寸短小精悍可安裝在各種對空間有嚴苛要求的應用領域，如移動液壓，液壓動力裝置，機床，注塑和工廠自動化。
UDS1V2系列電子式壓力開關
Barksdale UDS1V2系列電子式壓力開關 資料下載
UDS1V2
UDS1V2Electronic Pressure Switch電子壓力開關
Applications
OEM applications in hydraulic and pneumatic systems
Press machines
Lubricant monitoring systems
Machine tool industry
Automotive test equipment
Injection molding machines
Need a part number? Configure this product...
Datasheets
Cable and Connector Accessories
UDS1V2 Datasheet
Certificates
Declaration of Conformity - Series UDS1V2
Operating Manuals
Manual for UDS1V2 Switch
Details
應用領域
液壓和氣動系統中的OEM應用
壓機
潤滑劑監控系統
機床行業
汽車測試設備
注塑機
需要零件號嗎？ 配置此產品...
數據表
電纜和連接器配件
UDS1V2資料表
證明書
符合性聲明-UDS1V2系列
操作手冊
UDS1V2開關手冊
細節
描述Description
UDS1V2電子壓力開關是價格在機械開關范圍內的電子開關之一。由于沒有活動部件，它以緊湊的包裝提供了準確性，長壽命和耐用性，具有機械開關無法提供的特性和功能。UDS1V2的令人印象深刻的功能列表包括滿量程的+/- 1％精度，從0-150到0-9000 psi的四個壓力范圍，可旋轉的320o外殼以及兩個開關輸出或1個開關輸出，具有可調節的遲滯。令人印象深刻的“示教即走”功能即使在安裝在應用程序上時也可以進行精確，快速和輕松的設定點調整。它的小尺寸使其非常適合空間有限的應用，例如移動液壓，液壓動力單元，機床，注塑成型和工廠自動化The UDS1V2 electronic pressure switch is one of the first electronic switches priced within the range of mechanical switches. With no moving parts, it provides accuracy, long life and durability in a compact package with features and functions that mechanical switches cannot provide. The UDS1V2's list of impressive features includes an accuracy of +/- 1% of full scale, four pressure ranges from 0-150 to 0-9000 psi, a 320o rotatable housing and either two switch outputs or 1 switch output with adjustable hysteresis. The impressive "Teach and Go" feature allows for precise, quick and easy set point adjustment, even while installed on an application. Its small size makes it perfect for applications where space is an issue such as mobile hydraulics, hydraulic power units, machine tools, injection molding and factory automation.
UDS1V2系列特征
- 易于設置：易學易用功能Ease of setting: teach & go
- 超緊湊結構Ultra compact construction
- 可旋轉320°外殼Rotatable 320° housing
- 1或2個切換點1 or 2 switchpoints
- 可編程滯環可調1Programmable Adjustable hysteresis1
- 適用于高循環直流應用Excellent for high cycling DC applications
注1：對于1SP版本，可調滯環（2SP版本具有內置的15％滯環）
技術規格
| 傳感器元件： |
壓阻硅（僅適用于9000 psi范圍）或陶瓷測量單元 |
材料：
浸潤部件：
電子外殼：
密封件： |
不銹鋼，傳球，氧化鋁
PA 6.6
氟橡膠（FKM） |
| 操作元件： |
2個快速響應按鈕鍵盤 |
| 外殼等級： |
IP65（僅限室內） |
| 過程連接（公）： |
?“NPT，G1 / 4,7 / 16-20（37°JIC），7 / 16-20 UNF（SAE） |
| 尺寸： |
大約。?1.0“x 3.9”（無配對連接器） |
| 測量范圍： |
0至9000PSI（0至600bar） |
| 防爆壓力： |
1.5倍額定壓力 |
| 電氣連接： |
M12x1,4針 |
| 熱效應： |
±0.2％全量程 / 10K |
| 補償范圍： |
14°F至158°F（-10℃至+ 70℃） |
| 重復性： |
+/- 1％全量程 |
溫度范圍：
媒體：
環境溫度：
存儲： |
-13°F至212°F（-25°C至+ 100°C）
-13°F至176°F（-25°C至+ 80°C）
-22°F至176°F（-30° ℃?+ 80℃） |
| 電源： |
15至32 V直流，反向極性
保護（SELV，PELV） |
晶體管開關輸出PNP：
調整范圍開關點和滯環 1 ：
頻率響應：
額定電流： |
0％至100％FS
100赫茲
200 mA |
| 振動： |
10 g / 20?2000Hz |
| 休克： |
100g / 11ms |
| *有關其他選項，請參閱產品配置表。 |
| ote 1：對于1SP版本，可調滯環（2SP版本具有內置的15％滯環） |
|
