Barksdale巴士德 電子式溫度開關

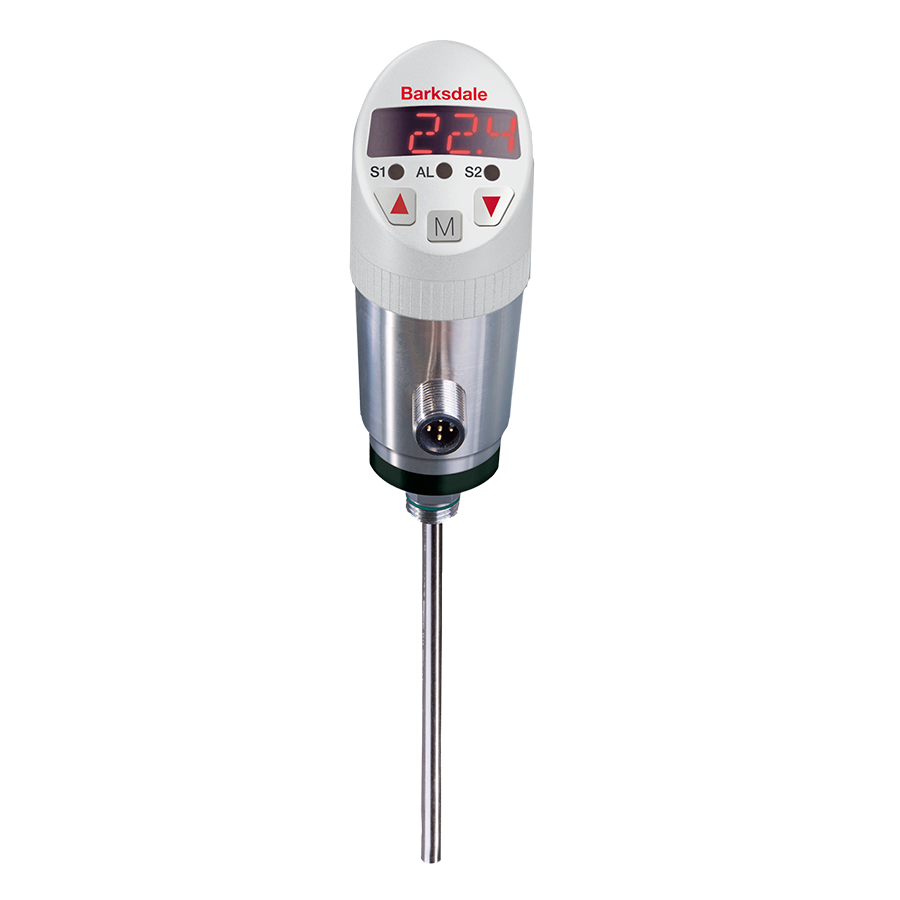

Barksdale巴士德 BTS3000電子式雙點溫度開關BTS3000 Electronic Temperature Switch with IO-Link Option
Barksdale巴士德 電子式溫度開關 Electronic Temperature Switch
Barksdale Electronic Temperature Switch
描述
帶有IO-Link的BTS3000將Barksdale的技術產品專業知識和定制能力的核心優勢與IO-Link的前瞻性通信協議相結合，支持工業4.0，這是全球工業市場的關鍵愿景之一。Barksdale 的 BTS3000 電子雙溫度開關將三個分立元件（雙溫度開關、傳感器和數字溫度計）組合到一個緊湊的封裝中。BTS3000 提供多種輸出配置，包括以下組合：（1） 單溫或雙溫開關，（2） 帶模擬輸出的單溫或雙溫開關（4-20 mA 或 0-10 V），或 （3） 可選數字輸出（IO-Link 通信協議）。使用用戶友好的菜單可以輕松調整設定值和死區，其中滯后可以設置為其測量范圍的 125%。模擬傳感器輸出可在全可調范圍的 25% 到 100% 范圍內擴展。BTS3000 提供易于閱讀的 4 位 14 段 LED 傾斜顯示屏，可旋轉至 320°。由于 BTS3000 的反轉功能，這些裝置可以倒置安裝，同時保持原始文本方向。BTS3000 是需要精度、靈活性和長壽命的溫度控制應用的理想解決方案。
特征
- 測量范圍：-22° 至 +284°F（-30° 至 +140°C）
- 一個或兩個開關點 模擬輸出 4 - 20 mA 或 0 - 10 V
- 顯示和電子連接：可旋轉320°
- 簡單的導航菜單
- 卓越的電磁干擾保護
- 0.50% 精度
- 外殼防護等級：4X 型 （IP65） / 6 型 （IP67）
- IO 鏈路通信協議選項
應用
- 機床行業
- 液壓和氣動系統
- 注塑機
- 冷卻監控/回路 潤滑系統
- 工程機械
- 汽車工業
BARKSDALE BTS3000電子雙溫度開關 - 英文資料下載
巴士德 BTS3000系列電子溫度開關 - 中文資料下載
BTS3000 Electronic Temperature Switch with IO-Link Option
BTS3000電子式雙點溫度開關
BTS3000電子式雙點溫度開關技術規格
| 傳感元件： |
PT100 A級DIN / IEC 60751 |
材料：
過流部件：
外殼：
密封件： |
304不銹鋼
304不銹鋼/聚碳酸酯/橡膠
FKM fluorelastomer（標準）
EPDM（可選） |
| 工作內容： |
3個簡單的響應個按鈕 |
| 防護等級： |
YPE 4X（IP65）/ 6型（IP67） |
| 防護等級： |
III |
| 電氣連接： |
M12插頭×1，4針/ 5針 |
| 過程連接： |
1/4“NPT男，1/2”NPT男，7 / 16-20 UNF
（SAE-4）男，G1 / 4“Malediaphragm（僅壓阻） |
| 外形尺寸外殼： |
1.6○×4.4英寸（不包括插頭連接器和傳感器） |
| 重量： |
約。0.4磅（200克） |
| 測量范圍： |
-22°F至+ 284°F（-30°C至+ 140°C） |
| 壓力： |
2900磅（200巴） |
A / D轉換器：
分辨率：
掃描速度： |
12位（每小節跨度4096步）
1000 / S |
| 時間常數： |
約。40秒 |
| 準確性： |
在+25°C <±0.5％FS |
| 重復性： |
±0.1％FS |
溫度范圍：
電子產品：
存儲： |
14°F至140°F（-10°C至+ 60°C）
-22°F至176°F（-30°C至+ 80°C） |
| 電源： |
15至28 V直流，反向極性保護（SELV，PELV）
2級 |
數字顯示：
顯示速度： |
4位14段LED紅色顯示，字高0.35英寸（9 MM）
20 /秒 |
| 錯誤顯示： |
紅色LED和字母數字顯示 |
| 能量消耗： |
約。50毫安（無負載） |
模擬輸出：
電流輸出：
掃描速度：
電壓輸出：
評級：
調整范圍： |
4-20毫安
2毫秒
0?10 V DC
10毫安
25％至100％FS |
| 晶體管開關輸出： |
開關功能
開關量輸出：
調整范圍forswitching點和滯后：
開關頻率：
負荷：
延時：
狀態顯示（S）： |
常開/常閉，標準/窗口模式和診斷功能可調節
PNP
0％至125％FS
100Hz
500mA，短路保護
0.0秒到50秒可調
LED（S）紅 |
| 認證： |
通過cULus |
| EMI |
EN 61000-4-2 ESD |
4kV CD / 8kV AD |
|
EN 61000-4-3 HF輻射 |
10V/M |
|
EN 61000-4-4突發 |
2kV |
|
EN 61000-4-5浪涌 |
1/2kV |
|
EN 61000-4-6 HF進行 |
10 V |
| 耐沖擊** |
DIN EN 60028-2-27 |
50g（11ms） |
| 耐振動** |
DIN EN 60028-2-26 |
20g（10到2000 Hz） |
| *請參閱附加選項產品配置表。 |
| **在100mm以上的沖擊及抗振動探頭長度可以由應用程序的影響 |
BTS3000 Electronic Temperature Switch with IO-Link Option
BTS3000 帶有IO-Link選件的電子溫度開關
Applications
Machine tool industry
Hydraulic & pneumatic systems
Injection molding machines
Cooling monitoring / circuits
Lubrication systems
Construction machinery
Automobile industry
IO Device Description look up: IODD Finder
Datasheets
BTS3000 Datasheet
Cable and Connector Accessories
Certificates
Declaration of Conformity - Series BTS3000
UL E302981-BTS3000
Product Brochures
Generation 3000 Brochure
Operating Manuals
Manual for BTS3000
Details
應用領域
機床行業
液壓和氣動系統
注塑機
冷卻監控/回路
潤滑系統
工程機械
汽車行業
IO設備描述查找：IODD Finder
數據表
BTS3000數據表
電纜和連接器配件
證明書
合格聲明-BTS3000系列
UL E302981-BTS3000
產品手冊
3000代宣傳冊
操作手冊
BTS3000手冊
細節
描述Description
帶有IO-Link的BTS3000將Barksdale的技術產品專業知識和定制功能的核心力量與IO-Link的前瞻性通信協議相結合，從而支持工業4.0，這是工業市場的主要愿景之一。
BTS3000 with IO-Link combines Barksdale’s core strength of technical product expertise and customization capabilities with the forward looking communication protocol of IO-Link, supporting Industry 4.0, one of the key visions in the global industrial market.
Barksdale的BTS3000電子雙溫度開關將三個分立的組件（雙溫度開關，傳感器和數字溫度表）組合到一個緊湊的包裝中。BTS3000提供多種輸出配置，包括以下組合：（1）單或雙溫度開關，（2）具有模擬輸出（4-20 mA或0-10 V）的單或雙溫度開關，或（3）可選數字輸出（IO-Link通信協議）。設定點和死區可通過用戶友好的菜單輕松調整，其中磁滯可設置為其測量范圍的125％。模擬傳感器的輸出可在整個可調范圍的25％至100％之間擴展。BTS3000提供易于閱讀的4位14段LED角度顯示器，可旋轉至320°。由于BTS3000具有反轉功能，這些單元可以顛倒安裝，同時保持原始文本方向。BTS3000是需要精確度，靈活性和長壽命的溫度控制應用的解決方案。
Barksdale's BTS3000 Electronic Dual Temperature Switches combine three discrete components (dual temperature switch, transducer, and digital temperature gauge) into one compact package. The BTS3000 is available in multiple output configurations, including combinations of: (1) single or dual temperature switch, (2) single or dual temperature switch with analog output (4-20 mA or 0-10 V), or (3) optional digital output (IO-Link communication protocol). Setpoints and deadband are easily adjusted using a user-friendly menu where hysteresis can be set up to 125% of its measuring range. Analog transducer outputs are scalable from 25% to 100% of the full adjustable range. The BTS3000 offers an easy to read 4-digit 14-segment LED angled display which is rotatable to 320°. Due to the BTS3000’s inversion capability, the units can be installed upside down while maintaining the original text orientation. The BTS3000 is an ideal solution for temperature control applications requiring precision, flexibility and long life.
BTS3000電子式雙點溫度開關特征
- 測量范圍：-22°至+ 284°F（-30°至+ 140°C） Measuring range: -22° to +284°F (-30° to +140°C)
- 一兩個開關點One or two switch points
- 模擬輸出4-20 mA或0-10 VAnalog output 4 - 20 mA or 0 - 10 V
- 顯示和電子連接：可旋轉320°Display & electronic connection: rotatable by 320°
- 簡單的導航菜單Simple navigation menu
- 出色的EMI保護Superior EMI protection
- 精度0.50％0.50% accuracy
- 外殼等級：4X（IP65）/ 6（IP67）Enclosure Rating: Type 4X (IP65) / Type 6 (IP67)
- IO-Link通信協議選項IO-Link Communication Protocol option
|
