Barksdale巴士德 140、200、920、5620系列 重型閥門
Barksdale巴士德 140、200、920、5620系列 重型閥門 Series 140, 200, 920, 5620 Heavy Duty Valves
Series 140, 200, 920, 5620 Heavy Duty Valves
Barksdale巴士德 閥門Valves
Barksdale的重型閥門在苛刻的工業應用中可為高達6,000 psi的流體和氣體提供出色的方向控制。使用Barksdale的Shear-Seal 技術，即使當被控制的介質被會破壞普通閥門的碎屑污染時，重型閥門產品仍可提供可靠的性能和長壽命。這些閥門具有堅固的滾珠軸承結構，硬化的不銹鋼密封件以及耐用的青銅和鐵鑄軸承座，將為您在嚴酷的環境中的關鍵應用提供無故障性能
Barksdale's Heavy Duty Valve provides superior directional control for fluids and gasses up to 6,000 psi in the toughest industrial applications. Using Barksdale's Shear-Seal technology, the Heavy Duty Valve products offer dependable performance and long life even when the media being controlled is contaminated with debris that would ruin ordinary valves. Featuring rugged ball bearing construction, hardened stainless steel seals, and durable bronze and iron cast housings these valves will provide trouble free performance for your critical application in the harshest environments.
140、200、920、5620系列 重型閥門
Series 140, 200, 920, 5620 Heavy Duty Valves
Barksdale 140、200、920、5620系列 重型閥門 資料下載
Series 140, 200, 920, 5620 Heavy Duty Valves
140、200、920、5620系列 重型閥門
Heavy Duty Line - directional control for fluids and gasses up to 6,000 psi
Shear-Seal Manual Control Valve
Applications
Land-based and offshore drilling equipment
Steel mills
Nitrogen charging panels
Refineries and chemical processing plants
Power generation facilities
Datasheets
Series 140, 200, 920, 5620 Datasheet
Valves Supplemental Guide
Installation Manuals
Series 140, 200, 920, 5620-Installation Instructions
Valve Lockout Device Installation & Operating Instructions
Details
重型生產線-方向控制，可達6,000 psi的流體和氣體
Shear-Seal 手動控制閥
應用領域
陸基和海上鉆井設備
鋼廠
充氮板
煉油廠和化學加工廠
發電設施
數據表
140、200、920、5620系列數據表
閥門補充指南
安裝手冊
140、200、920、5620系列-安裝說明
閥門鎖定裝置安裝和操作說明
細節
描述Description
Barksdale的重型閥門在苛刻的工業應用中可為高達6,000 psi的流體和氣體提供出色的方向控制。使用Barksdale的Shear-Seal?技術，即使當被控制的介質被會破壞普通閥門的碎屑污染時，重型閥門產品仍可提供可靠的性能和長壽命。這些閥門具有堅固的滾珠軸承結構，硬化的不銹鋼密封件以及耐用的青銅和鐵鑄軸承座，將為您在嚴酷的環境中的關鍵應用提供無故障性能
Barksdale's Heavy Duty Valve provides superior directional control for fluids and gasses up to 6,000 psi in the toughest industrial applications. Using Barksdale's Shear-Seal? technology, the Heavy Duty Valve products offer dependable performance and long life even when the media being controlled is contaminated with debris that would ruin ordinary valves. Featuring rugged ball bearing construction, hardened stainless steel seals, and durable bronze and iron cast housings these valves will provide trouble free performance for your critical application in the harshest environments.
特征Features
- 獨特的Shear-Seal技術Original Shear-Seal technology
- 高速流動High velocity flow
- 耐污染Tolerates contaminates
- 高壓下的低手柄負荷Low handle load at high pressures
- 彈簧復位選項Spring return option
- 低壓降Low pressure drop
- 2位和3位執行器2- and 3-Position Actuators
- 對于用于油氣重載閥的鎖定裝置選件For Lockout Device for Oil & Gas Heavy Duty Valves option
技術指標
一般規格*
| 工作壓力： |
4,000 psi（413 bar）的空氣（氣動）液壓油或4,000 psi（276 bar） |
| 流量，Cv： |
見表 |
| 背壓： |
回油口的壓力不得超過250 psi（17 bar） |
| 壓力下降： |
在20 ft / sec的回油口處為14 psi（0.96 bar），可實現令人滿意的操作 |
| 耐壓： |
除回油口外的工作壓力的1.5倍 |
| 爆破壓力： |
除了返回端口（3,000 psi [206 bar]）外，工作壓力的2.5倍 |
| 介質溫度范圍： |
-40°至+ 250°F（-40°至+ 121°C） |
| 轉子： |
400系列不銹鋼 |
| 壓力密封： |
不銹鋼 |
| 軸： |
不銹鋼 |
| 身體： |
青銅 |
| 住房： |
球墨鑄鐵 |
| 標準O形圈： |
Buna N，其他可用 |
| 備用環： |
鐵氟龍? |
| *有關其他選項，請參閱產品配置器。 |
流量表
|
流量（約） |
|
| 服務：機油和潤滑油 |
|
主閥口尺寸 |
20英尺/秒
gpm（升/分鐘） |
40英尺/秒
gpm（升/分鐘） |
60英尺/秒
gpm（升/分鐘） |
流道直徑 |
Cv
Factor |
約 運輸
重量磅（千克） |
140/920
系列
閥門 |
1/4” |
3（11） |
6（23） |
9（34） |
1/4” |
0,95 |
4.5（2） |
| 3/8英寸和1/2英寸 |
9（34） |
19（72） |
28（106） |
7/16” |
3,2 |
8.5（3.9） |
| 3/4”和1” |
25（95） |
50（189） |
75（284） |
23/32英寸 |
9,2 |
21.5（9.8） |
| 1-1 / 2” |
57（217） |
114（433） |
171（650） |
1-3 / 32英寸 |
21 |
48.5（22） |
140/920
系列
閥門 |
1/4” |
3（11） |
6（23） |
9（34） |
1/4” |
0,95 |
4.5（2） |
| 1/2” |
5（19） |
10（38） |
15（57） |
5/16” |
1,6 |
8.5（3.9） |
| 1” |
9（34） |
19（72） |
28（106） |
7/16” |
3,2 |
21.5（9.8） |

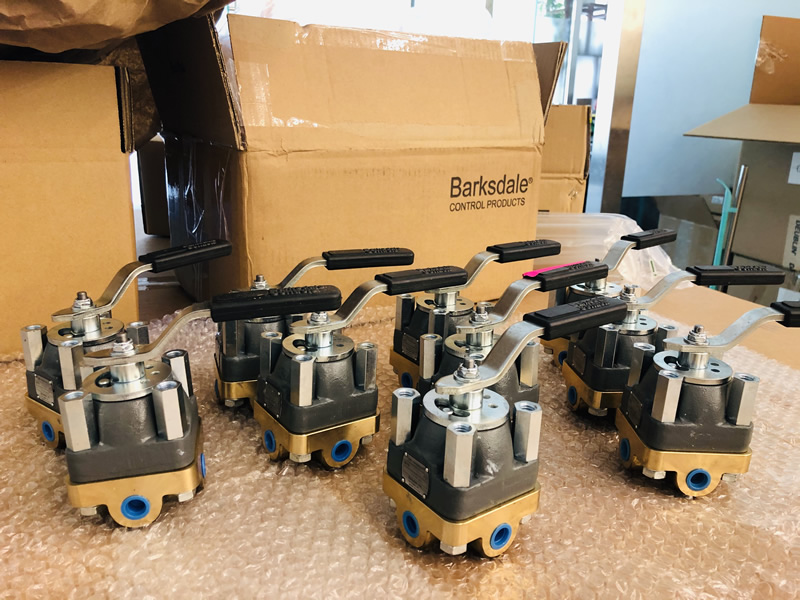

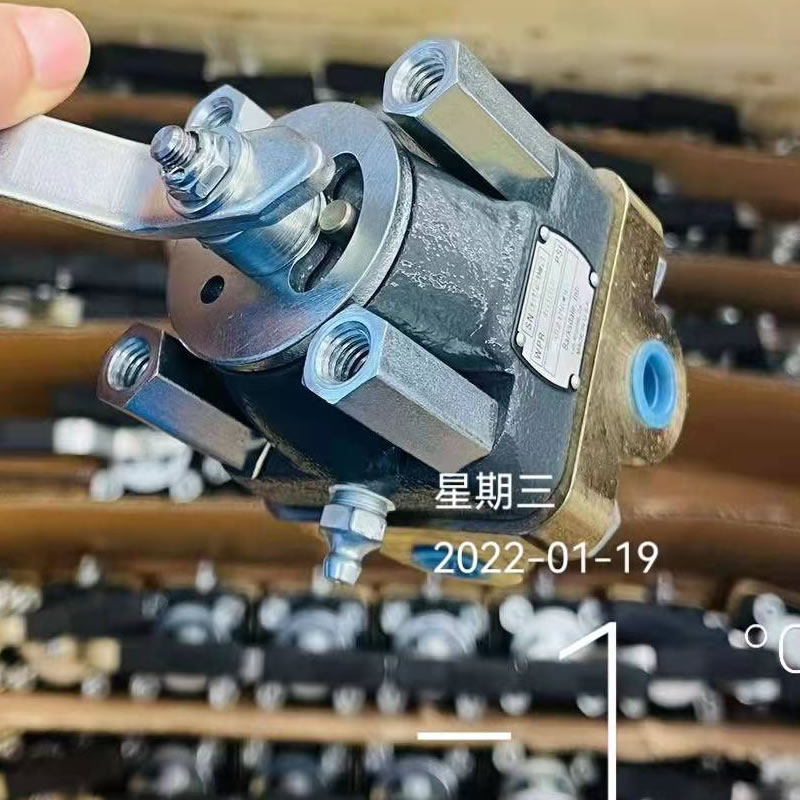

- Barksdale 5621P6WQ3 三位四通手動換向閥 額定壓力 42MPa ，額定流量 34L/min ，中位機能為 Y 型 ，面板安裝 ，適用溫度 -40 ℃～ 121 ℃ ，接口型式 NPT 1/4。 Barksdale Control Products Valves, 5620 Series Item# 5621P6WQ3 - Valve,Heavy Duty 。Barksdale是各種液壓和氣動工業系統高性能方向控制閥設計和制造領域中的公認領袖。Barksdale卓越的閥門性能的核心是其ShearSealR金屬剪切密封技術，它可在其它閥門達不到要求的嚴酷應用中實現零泄漏*和長使用壽命。
|
